Ihr Planungstool für Solaranlagen und ganzheitliche Energiesysteme

Sunny Design

Solaranlagen schnell und komfortabel auslegen

Sunny Design

Mit der Software Sunny Design planen Sie für Ihre Kunden maßgeschneiderte Solaranlagen. Ob netzgekoppelte Solaranlage mit oder ohne Batteriespeicher, intelligentes Energiemanagement oder Elektromobilität, netzfernes Insel- oder Hybridsystem – Sunny Design berücksichtigt alle technischen Vorschriften der einzelnen Komponenten und liefert Ihnen relevante Daten für eine wirtschaftliche Bewertung der Anlage. Damit legen Sie Solaranlagen optimal abgestimmt auf die individuellen Gegebenheiten vor Ort aus.

So einfach geht´s: Öffnen Sie Sunny Design einfach im Web-Browser, iPad oder Android-Tablet und geben Sie die erforderlichen Daten in der benutzerfreundlichen Bedienoberfläche ein. Innerhalb weniger Minuten konfiguriert Sunny Design Ihnen die optimale Solaranlage für Ihren Kunden.

Sunny Design können Sie kostenfrei nutzen.

Jetzt Sunny Design kennenlernen

Good to know

Jetzt mit integriertem Planungstool von Renusol noch effizienter planen

NEU

Jetzt mit integriertem Planungstool von Renusol noch effizienter planen

TIPP

Sunny Design 5.30 jetzt mit Verschattungsanalyse und noch mehr PV-Generatoren

Ganzheitlich

  • Netzgekoppelte und netzferne PV-Anlagen planen

  • Individuelle Auslegungsvorschläge erhalten

  • Optimierungspotenziale aufzeigen

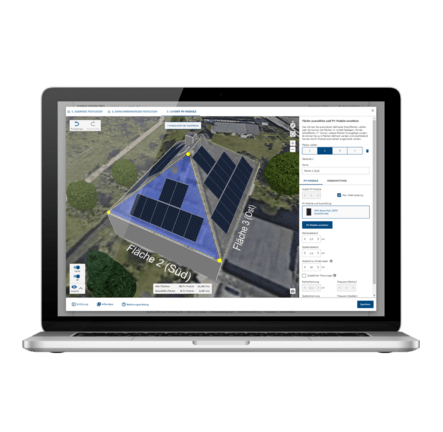

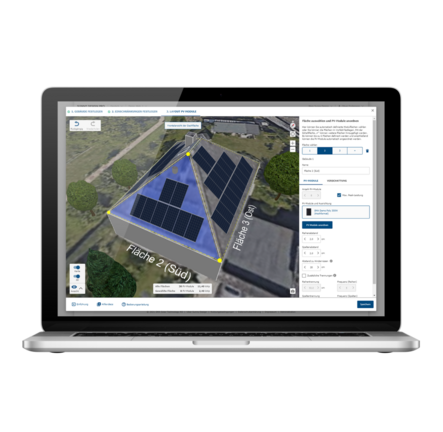

  • Visuelle Dachplanung inkl. Verschattungsanalyse

Kundennah

  • Alle gängigen PV-Module auswählbar

  • Hochaufgelöste Wetterdaten einbeziehen

  • Energetische und wirtschaftliche Bewertung des Systems

  • Prognose des Eigenverbrauchs

Flexibel

  • Weltweite Standortwahl

  • Import eigener Wetterdaten und Verbrauchsprofile

  • Zugriff mit Web-Browser, iPad oder Android-Tablet

  • E-Mobilität für Privathaushalte integrieren

Energiesysteme ganzheitlich planen und simulieren

Sunny Design PRO

Sunny Design PRO berücksichtigt bei der Anlagenplanung neben der Solaranlage auch Batteriespeicher und thermische Komponenten wie Blockheizkraftwerke oder Wärmepumpen. So können Sie ganzheitliche sektorengekoppelte Energiesysteme planen und simulieren. Mit individuellen Bezugs- und Einspeisetarifen sowie einer detaillierten Kalkulation der Projekt- und Kapitalkosten erstellen Sie zuverlässige Wirtschaftlichkeitsprognosen des Gesamtsystems. Die ausführliche Projektdokumentation hilft beim Verkaufsgespräch vor Ort und vereinfacht die anschließende Realisierung des Energiesystems.

So geht´s: Einfach Sunny Design PRO einen Monat kostenlos testen. Geben Sie die Daten ein und erhalten Sie in kürzester Zeit eine ganzheitliche und professionelle Darstellung des Energiesystems.

Mehr über Ihre Möglichkeiten mit Sunny Design PRO, lesen Sie im Beitrag "Energiesysteme über alle Sektoren hinweg planen".



Sunny Design PRO jetzt kennenlernen

Ganzheitlich

  • Alle Sektoren in einer Anwendung

  • Simulation des Gesamtsystems

  • Integriertes Energiemanagement für PV, Batteriespeicher und thermische Systeme

  • Planung von Elektrofahrzeugen und Ladesäulen auch für gewerbliche Anwendungen

Überzeugend

  • Darstellung aller wichtigen energetischen und wirtschaftlichen Kennzahlen

  • Detaillierte Verbrauchs- & Lastprofilanalyse

  • Erweiterte Projektdokumentation

  • Projektvorlagen für gewerbliche Energiesysteme und Privathaushalte

Praktisch

  • Datenexport für schnelle Inbetriebnahme des SMA Data Manager

  • Flexible Verwaltung von Bezugs- und Einspeisetarifen

  • Batterie-Speicher-Simulation für Peak-Load-Shaving-Anwendungen

Überblick der Sunny Design Funktionen

FeatureSunny Design (ohne Anmeldung)Sunny Design (angemeldet)Sunny Design PRO
Auslegung netzgekoppelter PV-Systeme
Visuelle Dachplanung inkl. Verschattungsanalyse
Auslegung Off-Grid-Systeme & PV-Hybrid-Systeme
Speichern und Verwalten von Projekten
Eigene PV-Module, Standorte und Verbrauchsprofile
Planung Energiesysteme mit Sektorenkopplung
Import & Export von 3D-Modellen
Tarifverwaltung
Verbrauchsdaten- und Lastganganalyse
Erweiterte Projektdokumentation
Export von Zeitreihen
Preis pro Jahr (netto) 600€

Release Notes Sunny Design 5.61

Neue Funktionen

  • Auf der Startseite werden zu den Projekten die Peakleistung und ein Dachplanungs-Symbol angezeigt.
  • Es kann nun zwischen einem einheitlichen Ladetarif für alle Ladesäulen oder unterschiedlichen Ladetarifen je Ladesäulentyp gewählt werden.
  • Die Simulation von Energiesystem-Projekten nur mit PV und Batterien erfolgt jetzt mit den gleichen Berechnungskomponenten wie bei den PV-Projekten und ist damit deutlich schneller.
  • Das Löschen eigener Standorte wurde verbessert.
  • In der Ausgabe wird ein Hinweis zum Zertifizierungsangebot von SMA angezeigt (nur für Deutschland).

Dachplanung

  • In der Dachplanung kann die Szene als 3D-Modell exportiert werden (nur Sunny Design Pro)
  • Module können über zwei benachbarte und gleich geneigte Flächen hinweg platziert werden.
  • Die String-Auslegung hat jetzt die Option, um die optimale String-Ausrichtung und den Startpunkt automatisch ermitteln zu lassen.
  • Beim Verschieben von Störobjekten werden vorhandene PV-Module automatisch entfernt oder hinzugefügt.
  • Bei Längenänderung eines Walmdaches bleibt die Neigung des Walms erhalten. Die Neigung des Walms ist über eine Winkelangabe einstellbar.
  • Die Kollisionserkennung bei großen Modulfeldern wurde optimiert.

Release Notes Sunny Design 5.60

Neue Funktionen

  • Neuer Projekttyp für Large Scale Anlagen incl. DC-Combiner Auslegung
  • Tools zur Anlagenparametrierung gemäß VDE AR-N 4110 (Sunny Design Pro)
  • Alternative Kartendaten von Bing
  • Bifacial Gain Faktor für bifaziale PV-Module
  • Hinweise bei Überschreitung der maximalen Netzanschlussleistung
  • Erweiterung der Standorteinstellungen für Australien zur Überdimensionierung der DC-Eingänge (AS/NZS 5033)
  • Erweiterte Datenbank mit Low-Voltage-Batterien für Sunny Island
  • Zahlreiche neue Elektrofahrzeuge und Hersteller

Dachplanung

  • Unterstützung von Fassadenanlagen
  • Dachflächen mit gleicher Ausrichtung und Neigung gruppierbar
  • Vorgabe einer bevorzugten Stringlänge bei Stringeinstellungen
  • Verbesserte Auswahl des Sonnenstands
  • In Schritt 3 können nun alle Dachflächen abgewählt werden
  • Bei Änderungen des Gebäudes werden die PV-Module nach Möglichkeit erhalten

Release Notes Sunny Design 5.50

Neue Funktionen

  • Der Multi-Use Betriebsmodus des STPS X wurde integriert.
  • In der Ausgabe kann nun eine Geräteliste der geplanten SMA-Systemkomponenten heruntergeladen werden.
  • Der optimale Reihenabstand aufgeständerter PV-Module kann jetzt berechnet werden.
  • Auf Sattel- Pult- und Walmdächern sind nun auch aufgeständerte Module möglich.
  • An Dachgauben und Störobjekten werden jetzt Bemaßungen angezeigt.
  • Die maximale Systemspannung der PV-Module wird nun pro MPP-Tracker berücksichtigt.
  • Hinweistexte in der Dachplanung, wenn Eingaben nicht übernommen werden können.
  • Die Filter im Dialog "Kommunikationsprodukt hinzufügen" wurden optimiert.


Sunny Design PRO

  • Importierte 3D Modellen können nun auch durch Ausmessen skaliert werden.
  • Die Anzeige der Kategorie von Kennzahlen wurde in der Benutzeroberfläche und in der Projektdokumentation optimiert.

Release Notes Sunny Design 5.40

Neue Funktionen

  • Neue, verbesserte Projektdokumentation
  • Elektromobilität auch in der Schnellplanung möglich
  • Bei Ladesäulen und Elektrofahrzeugen Unterscheidung zwischen AC- und DC-Laden
  • Batteriesysteme jetzt als eigene Position bei den detaillierten Projektkosten
  • Nachträgliches Editieren eigener Kostenpositionen
  • Verwaltung einer Preisliste für Batteriesysteme
  • Dachplan als Vektorgrafik in Projektdokumentation
  • Verbessertes Löschen von Lastprofilen und Projekten
  • Generatoren werden bei Entfernen der visuellen Dachplanung nicht gelöscht
  • Funktion zur Optimierung der Modulauslegung bei Verschattung
  • Anzeige des Ground Coverage Ratio bei Auslegungen mit Aufständerung
  • Optimierte Dialoge zur Auswahl von Gebäuden & Störobjekten
  • Optimierung der Bezeichnung von Wechselrichtereingängen
  • Automatische Polystring-Auslegung bei Wechselrichterauswahl
  • Neuer Ergebniswerte für Wirkleistungsbegrenzung
  • Start der Dachplanung in 2D möglich
  • Fortschrittsanzeige bei visueller Stringauslegung
  • Stoß bei Ost-West-Gestellsystemen konfigurierbar
  • Ausrichten von Störobjekten mit Dialog
  • Einstellbare Sichtbarkeit und Transparenz der PV-Module


Sunny Design PRO

  • Import von 3D Modellen

Release Notes Sunny Design 5.30

Neue Funktionen (Allgemein)

  • Die visuelle Dachplanung wurde um die elektrische Auslegung inklusive Stringplanung erweitert.
  • Es können String-Montagepläne erstellt werden.
  • Batteriesysteme können nun für den kombinierten Betrieb aus Peak Load Shaving und Eingenverbrauchsoptimierung konfiguriert werden (Multi-Use).
  • In PV-Projekten kann ein Leistungspreis hinterlegt werden.
  • Sunny Design unterstützt nun auch die Energiekostenberechnung gemäß Capacity Tarif für Belgien.
  • Die Kommunikationsauslegung wurde für Wechselrichter mit integriertem System Manager optimiert.
  • In der visuellen Dachplanung können die Module bei Ost-West-Aufständerung nicht mehr nur paarweise, sondern unabhängig voneinander angeordnet werden.
  • Bestehende Gebäude können inklusive vorhandener Störobjekte kopiert werden.
  • Module und Dachobjekte bleiben erhalten, wenn die Gebäudehöhe verändert wird.
  • Der Ertragsverlust durch Verschattung wird jetzt auf Stringebene unter Berücksichtigung von ShadeFix berechnet.
  • In der Benutzeroberfläche stehen Schwedisch und Ungarisch als neue Sprachen zur Verfügung.
  • Zahlreiche weitere Verbesserungen.


Sunny Design PRO

  • In Energiesystem-Projekten können die Hybrid-Wechselrichter jetzt mit Batterie simuliert werden.
  • Der Export der Lastgänge von Heizstäben ist jetzt möglich.
  • Der bisherige Energiebedarf der Mobilität kann nun durch eine Fahrleistung angegeben werden.

Release Notes Sunny Design 5.22

Neue Features (allgemein)

  • In PV-Projekten mit Eigenverbrauch können nun bis zu 3 Ladesäulen und Elektrofahrzeuge konfiguriert werden.
  • Im Bereich Elektromobilität der Detailplanung wird nun eine Warnung angezeigt, wenn der Energiebedarf der Elektrofahrzeuge nicht gedeckt wird.
  • Die Berechnung zum Nachweis der Einhaltung der Oberschwingungsströme kann jetzt auch für Mittelspannung gemäß VDE-AR-N 4110 erfolgen.
  • Bei Flachdächern kann eine umlaufende Attika hinzugefügt werden.
  • Die Darstellung und Informationen zu unseren Ladelösungen wurden optimiert.
  • In den Projektdaten wurde die Möglichkeit geschaffen, Vorgaben für das gewünschte Nennleistungsverhältnis bzw. DC/AC-Verhältnis zu machen.
  • Im Bereich Wirtschaftlichkeit können nun bis zu 10 Sondertarife definiert werden.
  • Der Einfluss der Verschattung wird nun auch in der Ertragsprognose berücksichtigt.
  • Beim Verschieben von Modulen in der Dachplanung werden diese an einem Raster ausgerichtet (Snap-to-Grid-Funktion).
  • In der Dachplanung werden nun zusätzliche Bemaßungen angezeigt.

Sunny Design PRO

  • In Energiesystem-Projekten können nun Heizstäbe zur Eigenverbrauchserhöhung berücksichtigt werden.
  • Die Wärmepumpen haben jetzt die Option „SG-Ready“ für den PV-optimierten Betrieb.

Release Notes Sunny Design 5.20

Neue Features (allgemein)

  • Verschattungsanalyse: Darstellung der jährlichen Verschattung von Dachflächen
  • Anzeige der prozentualen Modulverschattung
  • Darstellung des Schattenverlaufs für einen gewählten Zeitpunkt
  • Beliebig viele Gebäude in einer Dachplanung möglich
  • Erweiterung der Dachplanung um externe Objekte (Bäume, Mauern, Schornsteine)
  • Bis zu 6 PV-Generatoren in einem Teilprojekt
  • Verbesserte Auslegungsvorschlägen
  • Kompatibilitätsliste von Batteriewechselrichtern und Batterien
  • Kennzahlen zu Eigenverbrauch und Autarkie im Alternativenvergleich
  • Einfacheres Anlegen eigener PV-Module
  • Optimiertes Net-Metering bei PV-Projekten
  • Erweiterte Berechnung der max. PV-Spannung und des max. Kurzschluss-Stroms PV nach NEC 2017
  • Vorbereitungen für SMA JOIN

Sunny Design PRO

  • Neue Kennzahl für Eigenverbrauchsumlage
  • Anzeige zusätzlicher Informationen zu eigenen Tarifen
  • CO2-Gutschrift auch bei Direktvermarktung

Release Notes Sunny Design 5.10

Neue Features (allgemein)

  • Modulplatzierung auf Gauben
  • Erstellen von Wartungsgängen in Modulfeldern
  • Erweiterung der Projektdokumentation um einen Dachplan
  • Angebotserstellung
  • Zuweisung eines Projektstatus
  • Verwendung von Wärmepumpentarifen
  • Net-Metering für PV-Projekte
  • Berücksichtigung der Eigenverbrauchsumlage bei Direktvermarktung
  • Neuer News-Bereich in Sunny Design
  • Erweiterte Kundenverwaltung
  • Verbesserte Auslegungsvorschläge bei Wechselrichtern mit vielen MPPT
  • Kleinere Verbesserungen zur Direktvermarktung mit SMA SPOT

Sunny Design PRO

  • Ermittlung der Bezugsgrenze bei Lastspitzenkappung
  • CO2–Gutschrift beim Export von Energie
  • Erweiterter Export von Zeitreihen
  • Wählbare Sichtbarkeit von Ladestationen
  • Optimierte Verwendung von Alternativen

Release Notes Sunny Design 5.0

Mehr Möglichkeiten für Anlagenplaner: In der neuen Version Sunny Design 5.0 ist die SMA Planungssoftware jetzt noch anwendungsorientierter. Installateure profitieren von einer professionellen Anlagenplanung bei geringstmöglichem Aufwand. Alle Neuerungen auf einen Blick:

Visuelle Dachplanung in 2D und 3D

  • Kartenbasierte Erstellung von Gebäudemodellen
  • Zahlreiche Gebäudetypen und Formen
  • Einfaches Einfügen von Störobjekten
  • Mehrere Modulfelder pro Gebäude
  • Snapshot-Funktion, Undo/Redo
  • Leichte Bedienbarkeit

Optimierte Arbeitsabläufe

  • Schnellplanung mit Auslegung in wenigen Schritten
  • Nur die wichtigsten Ein- und Ausgaben
  • Umschaltung zwischen Schnellauslegung und Expertenmodus

Erweiterte Projektdaten

  • Freitext-Adresseingabe und automatische Wahl der Wetterdaten
  • Kartenansicht (Google Maps)
  • Hochladen mehrerer Objektfotos
  • Kundenverwaltung

Schnittstellen zu SMA 360° App

  • Anlegen von Sunny Design Projekten mit der App
  • Verwaltung von PDF-Vorlagen

Weitere Verbesserungen

  • Neues Fact-Sheet für Energiesysteme in Eigenheimen
  • Detaillierte Erfassung der Projektkosten
  • Integriertes Planungstool für Sunny Central Storage Systeme
  • Unterstützung des Sunny Boy Storage mit mehreren Batterien
  • Export von Last- und Erzeugungszeitreihen (Sunny Design Pro)
  • Russische Benutzeroberfläche

Release Notes Sunny Design 4.20

Sunny Design

  • Die Seite zur Direktvermarktung mit SMA SPOT wurde erweitert und verbessert.
  • Datenbank mit kompatiblen Hochvolt Li-Batterien zur schnellen Konfiguration des Batteriesystems.
  • Möglichkeit zur Auslegung von PV-Systemen ohne vorherige Netzauswahl.
  • Der COP der Wärmepumpen kann jetzt manuell angepasst werden.
  • Der Verbrauch des Elektrofahrzeugs kann jetzt editiert werden.
  • Vorbelegung des Nutzungsprofils für Elektrofahrzeuge.
  • Einfacheres Anlegen neuer Zeitfenster für Nutzungsprofile von Elektrofahrzeugen.


Sunny Design Pro

  • Planung von Energiesystemen ohne PV und/oder thermische Komponenten.
  • Bei der Lastspitzenkappung kann beim Batteriesystem jetzt eine Bezugsgrenze der Leistung vorgegeben werden.
  • Export aller energetischen und wirtschaftlichen Kennzahlen als csv-Datei.
  • Automatische Berechnung der bisherigen Energiebezugskosten über Lastprofil und Bezugstarif.
  • Online-Aktivierung von Sunny Design Pro Freischaltcodes.
  • Verbessertes Anlegen von Alternativen.
  • Erweiterte Anzeige der Eigenschaften der thermischen Systemkomponenten.
  • Zahlreiche weitere kleine Produktverbesserungen.

Release Notes Sunny Design Web 4.10

Ab sofort möglich: die Integration von Ladesäulen für E-Autos.

  • In PV-Projekten mit Eigenverbrauch können ein E-Fahrzeug und eine Ladestation als Sonderlast konfiguriert werden
    • Vorlagen für typische Szenarien sind enthalten
    • Ebenso Vorstellung wichtiger Kennzahlen
  • Elektromobilität im gewerblichen Bereich:
    • Unterstützung mehrerer Ladestationen als Teil des Systems
    • Zwei Optionen zur Angabe des Energiebedarfs der E-Mobilität inkl. Vorlagen:
      1. Feste Benutzergruppe und bekannte Fahrzeugtypen (wie bei Mehrfamilienhäusern oder definierten Flotten)
      2. Statistische Nutzung der Ladestation bei unbekannten Benutzergruppen (Supermärkte, Hotels)
  • Weitere Verbesserungen
    • Einfamilienhäuser für Energiesystemprojekte verfügbar
    • Unterstützung zahlreicher vordefinierter Gebäudetypen
    • Ermöglicht die Abschätzung des thermischen Energiebedarfs, wenn der tatsächliche Verbrauch nicht bekannt ist
    • Manuelle Dimensionierung des Wärmespeichers
    • auch: Sunny Tripower Storage 60 ist abgedeckt

Release Notes Sunny Design Web 4.0

  • Die erste Sunny Design Version mit Sunny Design Pro Funktionen:
    • Sektorenübergreifende Simulation von Energiesystemen
    • Integriertes Energiemanagement für PV, Batteriespeicher und thermische Systeme
    • Batteriespeichersimulation für Peak Load Shaving Anwendungen
    • Verwaltung von Bezugs- und Einspeisetarifen
    • Detaillierte Verbrauchs- & Lastganganalyse
    • Erweiterte Projektdokumentation
  • Angabe von Batterieladezeitfenstern mit dem Sunny Home Manager 2.0
  • Neue PV-Wechselrichter: STP33-US-41, STP50-US-41, STP62US-41

Release Notes Sunny Design 3.55 (Web/Desktop)

  • Verbesserte Behandlung der Wirkleistungsbegrenzung mit Sunny Boy 1.5 bis 5.0.
  • Es können nun auch Lastprofilen mit einem Umfang von 7 Tagen importiert werden. Die Daten werden dann automatisch auf ein ganzes Jahr vervollständigt.
  • Auch bei Off-Grid-Projekten kann nun die nutzbare Batteriekapazität des Speichersystems geändert werden.
  • Bei der Oberschwingungsberechnung wird der Wert der anschließbaren Einspeiseleitung nun auf Gültigkeit geprüft, um Fehlberechnungen zu vermeiden.
  • Bei Hybrid-Projekten wird die gesamte Mindestlast der Gensets jetzt in der Projektdokumentation ausgewiesen.
  • Die spezifischen Vorgaben in den USA bezüglich UL 1741_SA / Rule 21 können als länderspezifische Anforderungen berücksichtigt werden.
  • Die Hinweise zur Kompatibilität der PV-Wechselrichter mit der Norm AS-NZS5033 wurden verbessert.
  • Auf der Startseite wurden neue Sunny Design Tutorial-Videos eingebunden.
  • Ein Fehler bei der Berechnung der solaren Deckung bei Wärmepumpen wurde behoben.
  • Der Import vom Verbrauchsprofilen aus csv-Dateien wurde verbessert.
  • In der Projektdokumentation wurde ein überflüssiges Status-Icon beim Nennleistungsverhältnis entfernt.
  • Weitere kleinere Fehlerbehebungen und Produktverbesserungen.
  • Datenbankänderungen:
    • Neuer PV-Wechselrichter: SHP75-10
    • Neue Standorte: San Diego (CA, USA) und Region “Eifel” (Deutschland)
    • Update der PV-Moduldaten (jetzt 123.017 PV-Module und 1.348 Hersteller).

Release Notes Sunny Design 3.51 (Web/Desktop)

  • Sunny Design erlaubt nun die Auslegung von PV-Anlagen mit der Smart-Modultechnik TS4-Retrofit von Tigo Energy.
  • Sunny Design unterstützt auch Smart-Module mit Tigo TS4-Komponenten.
  • Die Einflüsse der verschiedenen TS4-Produkte auf die Auslegung und den Energieertrag werden berücksichtigt.
  • Neue Monitoring-Systemkomponenten: SMA Com Gateway, Tigo Gateway, Tigo Cloud Connect Advanced.
  • Neue Wechselrichter: SB3.0/3.6/4.0/5.0-1AV-40, SC 1850-US-10
  • Aktualisierte PV-Moduldatenbank, jetzt auch mit Steckertyp des Moduls.
  • Die neue Version enthält auch verschiedene kleinere Korrekturen und weitere Verbesserungen.

Release Notes Sunny Design 3.50 (Web/Desktop)

  • Volle Produktunterstützung für Sunny Boy 5.0/6.0-1SP-US-40 (Parallelschaltung von Eingängen).
  • Off-grid Systeme: Integration der Sunny Island 4548/6048-US sowie der Multicluster-Box 12U.
  • Die Begrenzung der Wirkleistungseinspeisung am Netzanschlusspunkt durch den SMA Cluster Controller wird nun unterstützt.
  • Die Einbeziehung einer Wärmepumpe in das Energiemanagement des Sunny Home Manager kann nun simuliert werden.
  • Ein alternativer Dimensionierungsfaktor (PV Peakleistung / max. AC-Wirkleistung des Wechselrichters) ist nun in den Benutzereinstellungen auswählbar.
  • Auslegungen mit Zentralwechselrichtern enthalten nun auch Informationen zu SMA Systemtechnik.
  • Aktualisierte Berücksichtigung des KfW-Förderprodukt „Speicher“ (50-%-Kappung).
  • Die Projektdokumentation wurde um eine Seite zur Leitungsdimensionierung erweitert.
  • Die Wirtschaftlichkeitsbetrachtung enthält nun auch die Kosten des Speichersystems, Rendite und Stromgestehungskosten.
  • Über die Benutzereinstellungen können Projekte auf der Startseite verborgen werden, beispielsweise bei Präsentationen.
  • Verbesserte Darstellung der Leistungstoleranz von PV-Modulen.
  • Manuelle Eingabe des Batteriewirkungsgrads.
  • Verbesserter Update-Dialog bei Sunny Design Desktop.
  • Verschiedene kleinere Verbesserungen und Korrekturen.

Release Notes Sunny Design 3.40 (Web/Desktop)

  • Sunny Design ermöglicht nun die Auslegung von Inselnetzsystemen („Off-Grid“)
    • Neuer Projekttyp “PV-Projekt ohne Netzanbindung” mit Off-Grid-spezifischem Arbeitsablauf
    • Systemübersicht mit Darstellung des Anlagenstatus und der Bewertung der Auslegungsdetails
    • Systemassistent zur schnellen und einfachen Generierung eines individuellen Systemvorschlags.
    • Unterstützung von Off-Grid Multiclister-Boxen bei der Auslegung des Batteriesystems
    • Unterstützung eines optionalen Gensets als zusätzliche Energiequelle
    • Neu gestaltete Darstellung der Energieflüsse im System
    • Diagramm zur Anzeige des Solaren Deckungsgrads auf Monatsbasis
    • Off-Grid-spezifische Projectdokumentation
  • Erweiterte Persönliche Einstellungen
  • Zahlreiche kleinere Verbesserungen und Fehlerbehebungen

Release Notes Sunny Design 3.30 (Web/Desktop)

  • Berechnung der Oberschwingungen (THD-Calculator)
    • Einfache Übernahme von Projektdaten in die Berechnung
    • Bericht konform zur VDE-AR-N-4105
    • Wählbare Ausgabesprache des Berichts
    • Löst bestehendes EXCEL-Tool für Niederspannungsprojekte ab
  • Erweiterungen bei der Berechnung des Eigenverbrauchs
    • 12 neue Lastprofile für Privathaushalte
    • Gleichzeitige Auswahl mehrerer Lastprofile in einem Projekt
    • Nennleistung der Wärmepumpe frei wählbar
    • Neue Diagramme zeigen das Verbrauchsprofil für jeweils eine Woche pro Saison
  • Individuelle Benennung von Anlagenteilen zur einfacheren Zuordnung der Wechselrichter in der Leitungsdimensionierung
  • Überarbeitung des Assistenten für PV-Hybrid Systeme
  • Ausgabe weiterer Simulationsergebnisse als Diagramm sowie als CSV-Datei
  • Unterstützung von Multicluster-Speichersystemen mit bis zu 24 Sunny Island
  • Wählbare Anzahl unterschiedlicher Wechselrichtertypen in Auslegungsvorschlägen
  • Skalierung der Einstrahlungsdaten auf Projektebene
  • Druckbarer Auslegungsvergleich
  • Einführung eines neuen Archiv-Formats (.SDPA) für den gleichzeitigen Export bzw. Import mehrerer Projekte
  • Verbesserungen bei der Datensynchronisierung
  • Zahlreiche weitere Verbesserungen und Fehlerbehebungen

Release Notes Sunny Design 3.20 (Web/Desktop)

  • Erweiterungen für die Berechnung des Eigenverbrauchs
    • Unterstützung für Systeme mit Wärmepumpen für Heizung sowie Warmwasser
    • Import von Lastprofilen von Sunny Home Manager Anlagen
    • Automatisches Füllen von Datenlücken
    • Verbrauchsanalyse für gewerbliche Lastprofile
  • Berechnung der Wirtschaftlichkeit für alle Projekttypen
    • Berücksichtigung von bis zu drei verschiedenen Strombezugstarifen
    • Preisverwaltung für PV-Module und Wechselrichter
  • Auslegung dezentraler Mittelspannungsprojekte
    • Anlagentyp bei Mittelspannung wahlweise zentral oder dezentral
    • Überarbeitete Leitungsdimensionierung für dezentrale Mittelspannungsprojekte ermöglicht Parameterbestimmung für Integrated Plant Control
  • Erweiterte persönliche Einstellungen
    • Mindestquerschnitt bei der Leitungsdimensionierung frei konfigurierbar
    • Voreingestellter Projekttyp auf der Startseite frei konfigurierbar
  • Optimierungen für PV-Hybrid Projekte
  • Detailliertere Betrachtung der Generatorströme
  • Einfacher Export mehrerer Projekte als ZIP-Archiv
  • Unterstützung der Parallelschaltung mehrerer Wechselrichtereingänge für die Wechselrichter FLX PRO 15 und FLX PRO 17
  • Zahlreiche weitere Verbesserungen und Fehlerbehebungen

Release Notes Sunny Design 3.10 (Web Version)

  • In Sunny Design stehen nun drei verschiedene Projekttypen zur Verfügung, die speziell auf die spezifischen Anforderungen zugeschnitten sind: PV-Anlage ohne Eigenverbrauch, PV-Anlage mit Eigenverbrauch und PV-Hybrid-System. Die Projekte sind in den Übersichten durch entsprechende Symbole gekennzeichnet.
  • In den Projektdaten kann eine Begrenzung der Wirkleistung nun in einem weiten Einstellbereich manuell vorgegeben werden.
  • Bei Projekten mit Eigenverbrauch kann der Sunny Home Manager zur Begrenzung der Wirkleistung verwendet werden, z.B. bei 70%-Kappung gemäß EEG. Dies wird auch bei der Ertragsprognose berücksichtigt.
  • Bei Projekten mit Eigenverbrauch wurde zudem ein neuer Planungsschritt „Verbrauchsprofil definieren“ eingefügt, der neben einer grafischen Darstellung durchschnittlicher Tagesprofile auch einen Editor zur Erstellung individueller Verbrauchsprofile bietet.
  • Bei der Auslegung werden nun die Anforderungen landesspezifischer Normen in Belgien (RGIE), Australien (AS/NZS 5033) und Italien (CEI-021) berücksichtigt.
  • In dem neuen Bereich „Planung der Anlagenüberwachung“ können der PV-Anlage Kommunikationsprodukte (Hard- und Software) zur Anlagenüberwachung, Anlagenverwaltung und zur Visualisierung wichtiger Anlagendaten hinzugefügt werden. Die neue Funktion bietet auch Auslegungsvorschläge auf Basis der individuellen Anforderungen an die Anlagenüberwachung.
  • Die AC-Leitungsdimensionierung unterstützt jetzt auch Split-Phase-Netze.
  • Die Projektdokumentation kann nun auch schnell und einfach für Auslegungsalternativen erstellt werden.
  • Der Dialog zum Anlegen eigener PV-Module wurde optimiert. Alle Pflichtangaben wurden zusammengefasst, um die Eingabe zu erleichtern.
  • Fehlende PV-Moduldaten können nun über einen Link auf der Startseite per Email übermittelt werden.
  • Die Benutzeroberfläche und die Dokumentation stehen jetzt auch auf Japanisch zur Verfügung .
  • Die neue Version wurde für Wechselrichter mit integriertem Speicher vorbereitet. Deren Eigenschaften werden zukünftig bei der Auslegung, Ertragssimulation und Eigenverbrauchsprognose berücksichtigt.

Release Notes Sunny Design 3.02 (Web Version)

  • Neben der Auslegung von normalen PV-Anlagen erlaubt Sunny Design Web registrierten Benutzern jetzt auch die Auslegung von PV-Hybrid-Systemen. Die Programmoberfläche bietet dazu erweiterte Eingabemöglichkeiten, unter anderem für wirtschaftliche Aspekte, sowie eine Visualisierung von Lastprofilen und die Eingabe und Konfiguration von Gensets. Das Programm unterstützt bei der Ermittlung des für das Projekt wirtschaftlich optimalen PV-Anteils. Das Potential für Einsparung von Treibstoff und Emissionen wird berechnet und auf der Oberfläche sowie auch auf der erweiterten Projektdokumentation ausgegeben. Für die fertig konfigurierten Projekte wird eine Analyse der Wirtschaftlichkeit durchgeführt, die unter anderem den Cashflow sowie die Amortisationszeit umfasst.
  • Die Aufstellungshöhe wird bei der Auslegung berücksichtigt.
  • Bei Anlagen mit Sunny Central Wechselrichtern wird die Höhenabhängigkeit bei der Ertragsberechnung berücksichtigt.
  • Über einen neuen Editor können eigene Verbrauchsprofile komfortabel direkt in Sunny Design Web erstellt werden.
  • Wetterdaten werden in neuen Diagrammen dargestellt. Die Diagramme erlauben ein einfaches Erfassen der Bandbreite von Einstrahlung und Temperatur für den gewählten Standort.

Release Notes Sunny Design 3.01 (Web Version)

  • Die Auslegungsregeln wurden überarbeitet und erlauben nun eine flexiblere Dimensionierung der Modulstrings. Diese basiert auf einer Neubewertung der auslegungsrelevanten minimalen Stringspannung und der Berücksichtigung der Startspannung des Wechselrichters. Nähere Informationen finden Sie hier: Auslegung wirtschaftlich optimierter PV-Anlagen - Technische Information
  • Bei den Auslegungsvorschlägen wurde die Sortierung nach Wirtschaftlichkeit verbessert.
  • Die Eigenverbrauchsoptimierung mit Speicher ist nun mit dem Sunny Island 6.0H möglich. Die Benutzeroberfläche wurde um die Anzeige des Autarkiegrads und der jährlichen Energiedurchsätzen der Batterie erweitert. Zudem steht eine Filtermöglichkeit für Speichersysteme zur Verfügung.
  • Bei den Sunny Tripower TL-20 wird nun ein Hinweis bezüglich der verfügbaren Kommunikationsschnittstellen angezeigt.
  • Im String-Editor wird jetzt das aktuelle Nennleistungsverhältnis der Auslegung grafisch dargestellt. Auch wird die angeschlossene Peakleistung und Modulanzahl angezeigt.
  • Die Detailansicht der Wechselrichterauslegung wurde um weitere hilfreiche Tooltips ergänzt.
  • Neue Standorte: Chile: Arica, Copiapó, La Serena, Concepcion, Temuco. Schweiz: St. Gallen, Frauenfeld. Indonesien: Surabaya, Jakarta, Kuching, Medan, Padang, Palembang, Samarinda. Süd-Korea: Busan, Daejeon, Gwangju

Sunny Design

Downloads

Betriebsanleitung

Betriebsanleitung

Die Betriebsanleitung ist jetzt auch verfügbar als

eManual

Sunny Design

Release Notes

Finden Sie jetzt Ihren spezialisierten SMA Solar Fachpartner in Ihrer Nähe

Für Hauseigentümer & Gewerbetreibende

Finden Sie jetzt Ihren spezialisierten SMA Solar Fachpartner in Ihrer Nähe.

Jetzt Installateur finden
Mit Sunny Design planen Sie mit wenigen Klicks maßgeschneiderte PV-Anlagen inklusive Speicher und E-Mobilität

Anlage planen mit Sunny Design

Mit Sunny Design planen Sie mit wenigen Klicks maßgeschneiderte PV-Anlagen inklusive Speicher und E-Mobilität.

Jetzt Anlage planen
Finden Sie jetzt den passenden SMA Handelspartner

Für Fachhandwerker & Planer von Solaranlagen

Finden Sie jetzt den passenden SMA Handelspartner.

Jetzt Handelspartner finden
