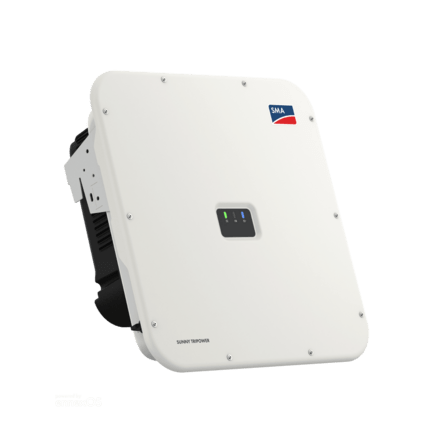

SMA Sunny Tripower X

Intelligence intégrée pour un système paré pour l’avenir

Sunny Tripower X 12 / 15 / 20 / 25

Le nouveau Sunny Tripower X est une solution innovante destinée aux installations photovoltaïques commerciales, industrielles et tertiaires. La fonction System Manager intégrée avec accès direct au Sunny Portal powered by ennexOS surveille jusqu’à cinq onduleurs SMA et un compteur d’énergie. Il assure la régulation dynamique de la puissance active et réactive via SMA Dynamic Power Control. Grâce à une large plage de tension d’entrée et à une grande capacité de courant d’entrée, il est compatible avec les panneaux photovoltaïques à hautes performances de nouvelle génération. Le nouveau design assure un refroidissement efficace des composants électroniques et maximise ainsi la durée de vie du Sunny Tripower X.

La mise en service est rapide, simple et centralisée pour tous les appareils du système. Au quotidien, les utilisateurs bénéficient de solutions logicielles intégrées : SMA ShadeFix optimise la production d’électricité même en cas d’ombres portées, SMA ArcFix détecte efficacement les arcs électriques et permet ainsi d’éviter les incendies.

Good to know

Offre spéciale :

Logiciel SMA Dynamic Power Control gratuit

SMA Dynamic Power Control

Plus de bénéfices

System Manager intégré

  • Surveillance et contrôle jusqu’à 5 onduleurs (max. 135 kVA) inclus

  • Accès direct au Sunny Portal powered by ennexOS

  • SMA Dynamic Power Control

Sécurité garantie

  • Protection contre les arcs électriques SMA ArcFix

  • Protection contre les surtensions DC (option)

  • Protection simplifiée du réseau et des installations
    Manufacturer's Declaration

Production maximum

  • Rendement optimisé grâce au système SMA ShadeFix intégré

  • SMA Smart Connected

Davantage de flexibilité

  • 3 MPP trackers

  • Courant d’entrée élevé pour des panneaux photovoltaïques à hautes performances

  • Modularité pour l’ajout ultérieur de fonctions de gestion de l’énergie

Sunny Tripower X

FAQ

Général

Des parafoudres sont-ils intégrés ?

Des parafoudres peuvent être intégrés en option du côté DC. Les parafoudres de type 1+2 et type 2 sont proposés en tant qu’accessoires pour le Sunny Tripower X.


Quel est le niveau d’émissions sonores du Sunny Tripower X ?

Les émissions sonores sont inférieures à 59 db(A). Voir la fiche technique pour plus d’informations.


Une extension de garantie est-elle possible pour le Sunny Tripower X ?

Oui, une extension de garantie à 10, 15 et 20 ans est possible et peut être achetée auprès de SMA : https://my.sma-service.com/s/osc-30-warranty-extension


Quelle est la durée de la garantie applicable au Sunny Tripower X ?

La durée de la garantie standard du Sunny Tripower X est de 5 ans.


Compatibilité

Le Sunny Tripower X peut-il être mis en œuvre dans un même système avec le Sunny Tripower Smart Energy ?

Oui, le Sunny Tripower X peut être intégré avec le Sunny Tripower Smart Energy à un système par l’intermédiaire du Sunny Home Manager 2.0.


Le Sunny Tripower X peut-il également être associé au SMA EV Charger ?

Oui, le Sunny Tripower X peut être associé au SMA EV Charger par l’intermédiaire du Sunny Home Manager 2.0.


Le Sunny Tripower X est-il compatible avec le SMA Home Manager ?

Oui, le Sunny Tripower X peut être utilisé dans des installations dotées d’un SMA Home Manager. Pour cela, il faut que le Sunny Tripower X soit configuré comme onduleur subordonné.


Le Sunny Tripower X est-il compatible avec le SMA Sensor Module (MD.SEN-40) ?

Oui, le SMA Sensor Module est disponible en tant qu’accessoires pour le Sunny Tripower X. Les restrictions d’utilisation suivantes s’appliquent :

  • À partir de la version de matériel A3, le MD.SEN-40 est compatible avec le Sunny Tripower X 12/15/20/25. La version de matériel figure sur l’autocollant apposé sur l’emballage du SMA Sensor Module.

  • En cas d’utilisation du SMA Sensor Module au sein du Sunny Tripower X, seules des sources de signaux (capteurs de rayonnement par ex.) avec signaux de courant peuvent être raccordées à l’entrée analogique du SMA Sensor Module.

  • L’interface S0 du SMA Sensor Module ne peut pas être utilisée pour le Sunny Tripower X. L’exploitation d’un anémomètre ou d’un compteur d’énergie raccordé à l’interface S0 du SMA Sensor Module n’est donc pas possible avec le Sunny Tripower X.


System Manager

Le Sunny Boy Storage passe en mode veille après la mise en service et la configuration du Sunny Tripower X en tant que System Manager (dans les installations sans Sunny Home Manager). Que dois-je faire pour que le Sunny Boy Storage se mette en service ?

Pour démarrer le Sunny Boy Storage, vous devez régler le paramètre Mode de fonctionnement consigne de puissance active de Consigne externe sur Arrêté dans le Sunny Boy Storage.


Qu’est-ce qu’un System Manager ?

En combinaison avec un compteur d’énergie, le SMA System Manager assure la régulation au point de raccordement au réseau et peut piloter ou réguler des onduleurs subordonnés. En outre, le System Manager assure la surveillance de l’installation et la communication avec le Sunny Portal powered by ennexOS.

Actuellement, le SMA Data Manager ou le Sunny Tripower X peuvent être configurés comme System Manager. D’autres appareils suivront.

Un Sunny Home Manager peut être utilisé comme appareil supérieur mais n’assure pas l’intégralité des fonctions d’un System Manager. Le Sunny Home Manager ne peut pas, entre autres, être utilisé pour la régulation de la puissance réactive.


Comment puis-je configurer des installations avec le Sunny Tripower en accord avec la norme VDE-AR-N-4105 ?

L’assistant de mise en service du SMA System Manager est conçu pour une configuration de la régulation de la puissance réactive selon la norme VDE-AR-N-4110. La norme VDE-AR-N-4110 définit le point de raccordement au réseau comme point de référence du système de gestion du réseau. C’est pourquoi l’assistant de mise en service et l’assistant de configuration du système de gestion du réseau ne peuvent pas être utilisés pour la configuration de la régulation de puissance réactive sur des installations dans le réseau basse tension selon la norme VDE-AR-N-4105. Seuls les réglages de la régulation de la puissance active au point de raccordement au réseau peuvent être effectués via l’assistant de mise en service ou l’assistant de configuration du système de gestion du réseau.

La procédure détaillée de configuration d’installations avec et sans System Manager selon VDE-AR-N-4105 est décrite ici : https://files.sma.de/assets/280451.pdf


Onduleur subordonné

Comment dois-je procéder pour le réglage du jeu de données régionales dans le cas d’un onduleur secondaire ?

Pour les onduleurs avec une version de micrologiciel ≤ 02/02/06.R, le jeu de données régionales doit être réglé au niveau de l’appareil à l’aide du paramètre Définition du jeu de données régionales après la fin de l’assistant de mise en service.

À partir de la version de micrologiciel 03/02/08.R, le jeu de données régionales d’onduleurs secondaires peut être réglé en utilisant l’assistant de mise en service.


Communication

Pourquoi je n’accède plus au Sunny Tripower X via http://SMA[numéro de série] ou http://SMA[numéro de série].local ?

À partir de la version du micrologiciel 03.02.07.R, le protocole de transfert du Sunny Tripower X est passé de http à https (protocole de transfert sécurisé). L’interface utilisateur du Sunny Tripower X est accessible à partir de la version du micrologiciel 03.02.07.R via https://SMA[numéro de série] ou https://SMA[numéro de série].local.


Systèmes I/O externes

Est-il possible de raccorder directement un appareil MOXA ou WAGO via ModBus au Sunny Tripower X (sans Data Manager) pour les signaux analogiques de l’exploitant de réseau ?

Oui, cela ne pose aucun problème.
